冷凝器膠球清洗裝置由哪些核心部件組成？各部件的核心功能分別是什么？

冷凝器膠球清洗裝置是一套自動化、連續性的清洗系統，核心部件圍繞投球、輸送、清洗、收球、補球全流程設計，各部件功能明確，適配凝汽器冷卻管的在線清洗需求，具體組成及功能如下：

一、核心組成部件及功能

1. 發球裝置（投球裝置）

組成：儲球罐、投球閥、攪拌器（可選）、液位 / 壓力監測組件

核心功能：儲存待投送的膠球，根據系統指令將膠球定量、連續地投入凝汽器的冷卻水循環管道中；攪拌器可防止膠球堆積，保證投球順暢，是膠球進入清洗流程的 “起點”。

2. 膠球輸送泵

組成：離心泵 / 專用膠球泵、電機、聯軸器、密封裝置

核心功能：提供動力，將儲存在發球裝置中的膠球加壓輸送至凝汽器冷卻水管入口，確保膠球能以合適的流速進入換熱管，完成物理清洗；是膠球輸送的核心動力源。

3. 凝汽器冷卻管束

組成：銅管 / 不銹鋼管 / 鈦管等換熱管材、管板

核心功能：并非裝置專屬部件，但卻是清洗的核心對象；膠球在管內流動時，通過摩擦、擠壓去除管壁上的污垢、微生物黏泥、水垢等，實現在線清洗。

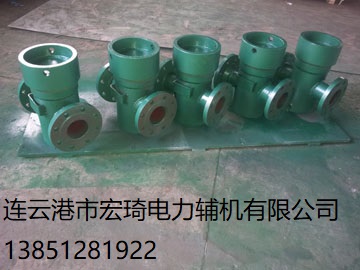

4. 收球網（關鍵核心部件）

組成：網體、驅動機構（電動 / 手動）、殼體、排污口

核心功能：安裝在凝汽器冷卻水出口管道上，攔截隨水流流出的膠球，將其收集后送回發球裝置循環使用；同時保證冷卻水正常流通，是實現膠球循環利用的核心，收球率主要由其性能決定。

5. 補球裝置

組成：補球斗、補球閥、流量控制器

核心功能：補充清洗過程中破損、老化、丟失的膠球，維持系統內膠球的數量和規格，保證清洗效果的穩定性；彌補收球過程中的損耗，是裝置長期穩定運行的保障。

6. 連接管道與閥門組

組成：不銹鋼輸送管道、止回閥、截止閥、球閥、差壓閥等

核心功能：搭建膠球循環的通道，控制介質流向和壓力；止回閥防止水倒流損壞設備，差壓閥調節管路壓力，保證膠球輸送和收球流程的穩定，是系統流體控制的關鍵。

7. 控制系統（自動化核心）

組成：PLC 控制器、觸摸屏、傳感器（壓力、差壓、液位）、執行機構

核心功能：實現裝置的自動化運行，可設定投球周期、清洗時長、收球反洗時間等參數；實時監測系統壓力、膠球狀態，自動完成投球、收球、反洗等操作，同時具備故障報警功能。

二、輔助部件（提升系統穩定性）

反洗裝置：用于收球網的反沖洗，清理攔截的雜質，防止網體堵塞，保證收球效率；

膠球篩選裝置：分離破損、變形的膠球，避免無效膠球進入系統影響清洗；

壓力表 / 差壓表：監測管道壓力、收球網前后差壓，判斷系統是否堵塞、膠球循環是否正常。
